Электротехнические шкафы

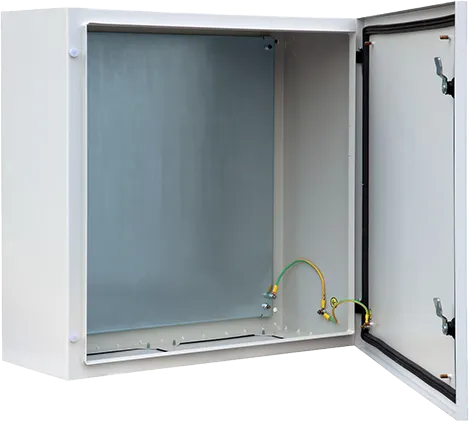

Шкафы настенные серии BETABOX

Шкафы спроектированы для монтажа электротехнического оборудования (до 1000 В), кроссового телефонного, активного и пассивного оборудования для локальных компьютерных сетей, домашних ТВ-сетей. Шкаф оснащен всем необходимым для обеспечения надежности монтажа устройств, контактов проводов и пр.

10 10 10 01 02 04 03 06 05 07 08 09
  1. Корпус
  2. Петля дверная
  3. Дверь
  4. Швеллер SV/BB
  5. Замок
  6. Гребенка кабельная GK/BB
  7. Провода заземления
  8. Панель монтажная PM/BB
  9. Панель кабельного ввода
  10. Комплект монтажных частей

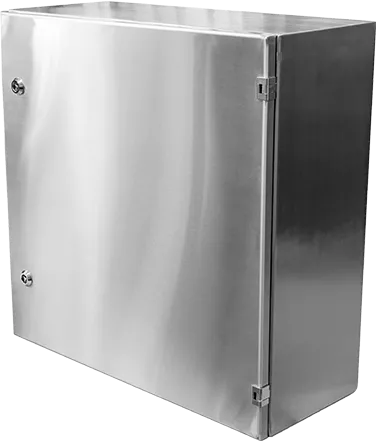

Шкафы настенные из нержавеющей стали серии BETABOX-ST

Шкафы Betabox-St спроектированы для установки на улице, а также внутри промышленных помещений с повышенной агрессивностью среды (азотные растворы, кислоты, газы, растворы щелочей и солей) и предназначены для распределения электрической энергии. Корпус шкафа изготовлен из коррозионно-стойкой и жаростойкой листовой нержавеющей стали (AISI 304). Возможно исполнение шкафа как со шлифованной (BB-St), так и зеркальной поверхностью (BB-XCr). Шкаф оснащен всем необходимым для обеспечения надежности монтажа устройств, контактов проводов и пр.

10 10 10 01 02 04 03 06 05 07 08 09
  1. Корпус
  2. Петля дверная
  3. Дверь
  4. Швеллер SV/BB
  5. Замок
  6. Гребенка кабельная GK/BB
  7. Провода заземления
  8. Панель монтажная PM/BB
  9. Панель кабельного ввода
  10. Комплект монтажных частей

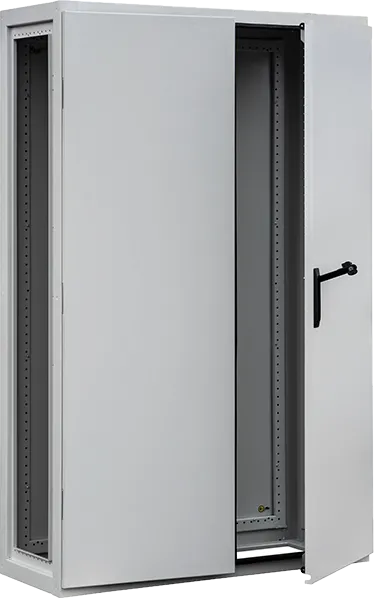

Шкафы напольные серии STD

Шкафы спроектированы для монтажа распределительного коммутационного и прочего электротехнического оборудования (до 1000 В). Корпус шкафа изготовлен из листовой стали, покрытой полимерным порошковым покрытием с предварительным фосфатированием. Шкаф серии STD обеспечивает степень защиты IP40, STD.UP – IP54. Шкаф предусматривает установку всех элементов, необходимых для обеспечения надежности монтажа устройств, контактов проводов и пр.

04 04 02 16 14 15 14 12 11 04 17 13 Б А 01 23 05 06 07 09 10 08 04
01 18 19 11 11 20 21
22 10 18
  1. Каркас KS/STD
  2. Дверь DS/STD
  3. Дверь DDS/STD
  4. Стенка SK/STD
  5. Панель верхняя PV/STD
  6. Панель верхняя PV.OL/STD
  7. Панель верхняя PV.KI/STD
  8. Панель монтажная PM/STD
  9. Панель монтажная PM.K/STD
  10. Полка монтажная PM.C/STD
  11. Профиль вертикальный PRV/STD
  12. Нижняя защитная панель ZPP1.N/STD
  13. Нижняя защитная панель ZPP2.N/ST
  14. Панель торцевая цоколя CK.T/STD
  15. Панель боковая цоколя CK.BV/STD
  16. Панель боковая цоколя CK.B/STD
  17. Нижняя защитная панель ZL/STD
  18. Шина монтажная SM/STD
  19. Уголок монтажный UM.U/STD
  20. Панель PL/STD
  21. Уголок монтажный UM.PR/STD
  22. Швеллер монтажный SV/STD
  23. Панель информационная PI/STD
